Các ký hiệu trên máy phát điện người dùng cần biết

Các ký hiệu trên máy phát điện là những thông tin quan trọng giúp người dùng hiểu rõ tình trạng vận hành, công suất và các cảnh báo an toàn của thiết bị. Việc nắm được ý nghĩa của các ký hiệu này không chỉ giúp vận hành máy phát điện đúng cách mà còn hỗ trợ phát hiện sớm các sự cố để xử lý kịp thời, tránh hư hỏng và kéo dài tuổi thọ máy.

Trong bài viết dưới đây, Mayphatdienhd.vn sẽ tổng hợp các ký hiệu trên máy phát điện phổ biến nhất, bao gồm ký hiệu thông số kỹ thuật, ký hiệu trên bảng điều khiển và các biểu tượng cảnh báo người dùng cần biết.

Bảng tóm tắt nhanh các ký hiệu trên máy phát điện và tên gọi

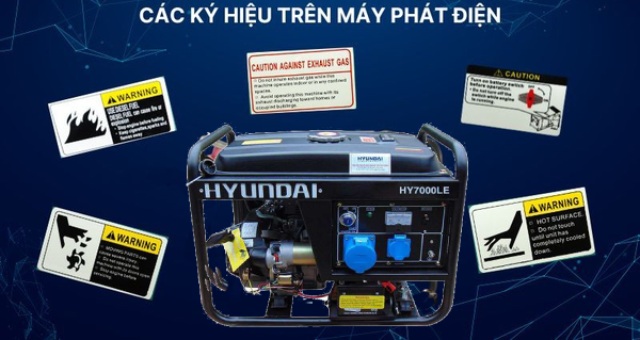

Các ký hiệu cơ bản trên máy phát điện

Công suất

Công suất máy phát điện thường được đo bằng 2 đơn vị tương đương nhau là KVA hoặc Kw. Nếu hệ số máy là cos = 1 thì 1KVA = 1Kw, còn nếu cos = 0.8 thì 1KVA = 0.8Kw.

Công suất được chia làm hai loại:

• Công suất liên tục là công suất tối đa máy có thể vận hành. Công suất này giúp người dùng bảo dưỡng định kỳ theo hướng dẫn nhà sản xuất.
• Công suất dự phòng là công suất có thể cung cấp trong thời gian ngắn khi mất điện. Thông thường công suất dự phòng cao hơn công suất liên tục. Công suất này cho phép máy phát điện đáp ứng thiết bị có công suất lớn, kịp thời xử lý các trường hợp khẩn cấp trong thời gian ngắn.

Tần số

Đơn vị đo tần số là Hz (Hertz). Tại Việt Nam, hầu hết máy phát điện được thiết kế hoạt động ở mức 50Hz nhằm tương thích với hệ thống điện quốc gia. Việc duy trì tần số ổn định giúp các thiết bị điện hoạt động chính xác và hạn chế nguy cơ hư hỏng.

Điện áp

Điện áp, tên gọi khác là hiệu điện thế. Đây là đại lượng thể hiện khả năng thực hiện công của điện trường khi có một điện tích di chuyển giữa hai điểm đó.

Điện áp đầu ra của máy phát điện thường là 220V đối với điện 1 pha và 380V đối với điện 3 pha. Đây là thông số quan trọng cần kiểm tra trước khi đấu nối thiết bị nhằm đảm bảo tương thích và an toàn khi sử dụng. Một số dòng máy có thể tự điều chỉnh điện áp theo nhu cầu của người dùng. Máy phát điện thường được trang bị AVR – bộ điều chỉnh điện áp, giúp duy trì điện áp ổn định khi có sự cố.

Dòng điện

Một trong các ký hiệu trên máy phát điện nữa là Ampe (A) – đơn vị đo dòng điện. Đây là chỉ số dùng để đánh giá khả năng chịu tải và hiệu suất hoạt động của máy. Dòng điện định mức là giá trị tối đa mà máy có thể cung cấp  trong điều kiện bình thường. Máy phát điện thường có thiết bị bảo vệ quá dòng để chống quá tải điện.

Kiểu động cơ

Máy phát điện thường có 2 loại động cơ là động cơ dầu và động cơ xăng. Theo quy định, động cơ xăng dành cho các máy có dung tích nhỏ để sử dụng trong các hộ gia đình vừa và nhỏ. Động cơ dầu dành cho máy có công suất lớn phù hợp với nhà máy, khu công nghiệp,…

Dung tích xilanh

Dung tích xilanh được đo bằng đơn vị cc (centimeters). Đây là chỉ số không gian mà nhiên liệu và không khí hòa lẫn với nhau, đốt cháy trong xilanh. Dung tích xi lanh càng lớn thì công suất máy càng lớn, khả năng phân phối công suất cho máy cũng lớn. Vì dung tích xi lanh tỉ lệ thuận với công xuất máy.

Tốc độ quay

Tốc độ của trục máy phát điện và được đo bằng số vòng quay mỗi phút (rpm). Tốc độ quay quyết định đến tần số của điện áp đầu ra của máy phát điện.

Tại Việt Nam có 2 loại tốc độ quay phổ biến là tua nhanh (3000 vòng/phút) và tua chậm (1500 vòng/phút).

Mức tiêu hao nhiên liệu

Một trong các ký hiệu trên máy phát điện bạn cần quan tâm nữa là mức tiêu hao nhiên liệu của máy. Đây là  chỉ số ước tính chi phí vận hành lâu dài của máy. Đơn vị đo phổ biến nhất là lít mỗi giờ (L/h). Chỉ số này phụ thuộc vào công suất, nhiên liệu và tải trọng của động cơ. Ngoài ra, các yếu tố khí hậu cũng ảnh hưởng đến mức tiêu thụ nhiên liệu.

Các ký hiệu trên bảng điều khiển máy phát điện

Bảng điều khiển là nơi tập trung các thông số vận hành và đèn báo trạng thái của máy phát điện. Việc hiểu rõ các ký hiệu trên bảng điều khiển giúp người dùng dễ dàng theo dõi tình trạng hoạt động của thiết bị.

Một số ký hiệu thường gặp gồm:

• Power: Ký hiệu nguồn điện, cho biết máy phát điện đang hoạt động hoặc đang được cấp nguồn.
• Start: Nút khởi động máy phát điện.
• Stop: Nút dừng hoạt động của máy phát điện.
• Auto: Chế độ vận hành tự động, thường sử dụng khi máy kết hợp với tủ ATS.
• Manual: Chế độ vận hành bằng tay, người dùng trực tiếp điều khiển việc khởi động và dừng máy.
• Emergency Stop: Nút dừng khẩn cấp được sử dụng trong các tình huống nguy hiểm nhằm ngắt toàn bộ hoạt động của máy ngay lập tức.
• Battery Voltage: Hiển thị điện áp của ắc quy khởi động.
• Engine Temperature: Hiển thị nhiệt độ động cơ trong quá trình vận hành.
• Oil Pressure: Hiển thị áp suất dầu bôi trơn động cơ.

Các ký hiệu cảnh báo trên máy phát điện

Trên máy phát điện, các ký hiệu cảnh báo thường được thiết kế để giúp người vận hành nhận biết nhanh chóng các tình trạng nguy hiểm hoặc sự cố kỹ thuật có thể xảy ra. Dưới đây là các ký hiệu trên máy phát điện mang ý nghĩa cảnh báo phổ biến.

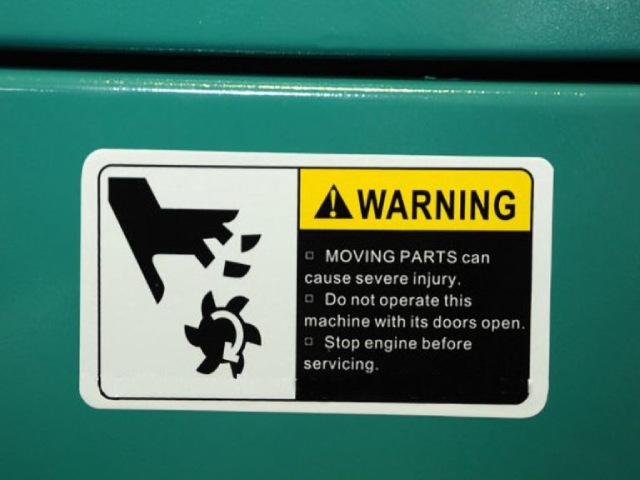

Nhóm ký hiệu cảnh báo nguy hiểm

• Nguy hiểm về khí xả: Đưa ra cảnh báo về các loại khí có thể gây độc cho người sử dụng.
• Cảnh báo nguy hiểm điện giật: Đây là biển báo phải để xa người sử dụng vì dòng điện sinh ra có thể vượt quá giới hạn, gây nguy hiểm cho người dùng.
• Nguy hiểm nối đất: Nếu không thực hiện đúng cách khi kết nối nối đất, hệ thống nối đất sẽ mất chức năng bảo vệ và mặt đất sẽ mang điện, tạo ra mối nguy hiểm.
• Nguy hiểm các bộ phận quay: Khi bộ phận đang chuyển động và tốc độ quay đã đạt đến mức cao, cần tránh xa các bộ phận quay và mở cửa bên của máy. Phải đóng và khóa khi đang sử dụng.
• Nguy hiểm hỏa hoạn: Xăng, dầu rất dễ cháy ở nhiệt độ cao. Bạn nên đổ nhiên liệu và dầu ở khu vực thông gió tốt, dừng và cho động cơ nghỉ ngơi giúp ngăn ngừa hỏa hoạn.

Nhóm ký hiệu cảnh báo chú ý

• Cách thức bảo quản: cần để máy ở những nơi có bề mặt bằng phẳng. Sử dụng ngoài trời cần đặt máy cách mặt đất tối thiểu 8cm nhằm đảm bảo an toàn khi truyền điện.
• Các bộ phận nhiệt độ cao: vỏ máy phát điện không có tính cách điện cao thế, bạn cần để máy có thời gian giảm tải nhiệt lượng sau khi dừng động cơ.
• Cách sử dụng ắc quy: ắc quy dễ sinh ra chất gây cháy khi hoạt động. Khi thực hành nối dây không được để hai cực chạm nhau gây kích điện, cháy nổ. Khi tiến hành bảo dưỡng máy cần ngắt dây tiếp làm mát.
• Trách nhiệm người dùng: sử dụng đúng cách, vận hành đúng chỉ dẫn, mặc đồ bảo hộ lao động đầy đủ,…
• Cách đấu đường dây: cần có kỹ thuật đúng đắn của người có trình độ chuyên môn tốt, thao tác đúng quy trình để tránh gây ra cháy nổ, hỏa hoạn ở thao tác này.

Nhóm cảnh báo sự cố vận hành

Bên cạnh các ký hiệu cơ bản, máy phát điện còn tích hợp nhiều đèn cảnh báo giúp người dùng kịp thời phát hiện và xử lý các sự cố. Một số ký hiệu phổ biến trong nhóm này gồm:

• Cảnh báo lượng dầu bôi trơn thấp: Khi đèn này sáng, máy có thể thiếu dầu bôi trơn, gây nguy hiểm cho động cơ nếu tiếp tục vận hành.
• Cảnh báo nhiên liệu thấp: Khi máy báo hiệu lượng nhiên liệu sắp cạn, cần tiếp thêm để máy tiếp tục hoạt động ổn định.
• Cảnh báo nhiệt độ cao: Đây là cảnh báo cho biết động cơ đang quá nóng, cần dừng máy để kiểm tra và làm mát.
• Cảnh báo lỗi khởi động và lỗi hệ thống điện: Báo hiệu trục trặc khi khởi động hoặc có lỗi trong mạch điện, cần được kiểm tra ngay và mang đến cơ sở sửa chữa gần nhất nếu bạn không biết cách sửa chữa.

Lưu ý khi đọc các ký hiệu trên máy phát điện

Khi theo dõi các ký hiệu trên máy phát điện, người dùng cần lưu ý:

• Đọc kỹ hướng dẫn sử dụng của nhà sản xuất trước khi vận hành.
• Không bỏ qua các đèn cảnh báo dầu bôi trơn, nhiệt độ hoặc lỗi hệ thống điện.
• Kiểm tra điện áp và tần số trước khi đấu nối tải.
• Thực hiện bảo dưỡng định kỳ theo khuyến nghị của nhà sản xuất.
• Khi xuất hiện các mã lỗi hoặc cảnh báo không xác định, nên liên hệ đơn vị kỹ thuật để được hỗ trợ.

Việc nhận biết đúng ý nghĩa các ký hiệu giúp giảm thiểu rủi ro vận hành và nâng cao tuổi thọ của máy phát điện.

Câu hỏi thường gặp về các ký hiệu trên máy phát điện

Ký hiệu kVA trên máy phát điện là gì?

kVA là đơn vị đo công suất biểu kiến của máy phát điện. Đây là thông số thường được sử dụng để xác định khả năng cung cấp điện của thiết bị.

Ký hiệu Hz trên máy phát điện có ý nghĩa gì?

Hz là đơn vị đo tần số dòng điện xoay chiều. Tại Việt Nam, máy phát điện thường hoạt động ở mức 50Hz.

Ký hiệu Oil trên máy phát điện là gì?

Oil là ký hiệu liên quan đến dầu bôi trơn động cơ. Khi đèn Oil sáng, người dùng cần kiểm tra lượng dầu trước khi tiếp tục vận hành.

Máy phát điện 100kVA tương đương bao nhiêu kW?

Với hệ số công suất tiêu chuẩn cosφ = 0,8 thì máy phát điện 100kVA tương đương khoảng 80kW công suất thực.

Khi đèn cảnh báo nhiệt độ sáng phải làm gì?

Người dùng nên giảm tải hoặc dừng máy để kiểm tra hệ thống làm mát, tránh tiếp tục vận hành khiến động cơ bị hư hỏng.

Trên đây là nội dung bài viết các ký hiệu trên máy phát điện người dùng cần biết trong quá trình vận hành và bảo dưỡng thiết bị. Việc hiểu rõ ý nghĩa của từng ký hiệu, đèn báo và cảnh báo an toàn sẽ giúp sử dụng máy phát điện hiệu quả hơn, phát hiện sớm các sự cố và kéo dài tuổi thọ động cơ.

Nếu cần tư vấn lựa chọn máy phát điện Hyundai phù hợp hoặc hỗ trợ kỹ thuật trong quá trình sử dụng, hãy liên hệ Mayphatdienhd.vn để được đội ngũ chuyên gia hỗ trợ nhanh chóng.
